SciPy - 高通滤波器

高通滤波器

High-pass Filter 在图像处理中用于强调图像的高频分量，如边缘、细微细节和快速强度变化，同时抑制低频分量，如平滑区域或渐变强度变化。这使得高通滤波器特别适用于边缘检测、图像锐化和特征增强等任务。

高通滤波器的关键概念

以下是 SciPy 中高通滤波器的关键概念 −

• High Frequencies： 这些表示尖锐的强度过渡，如边缘、噪声或细微纹理。
• Low Frequencies： 这些表示平滑过渡，如均匀区域或渐变阴影。
• Purpose： 这些滤波器的目的是保留高频细节，同时衰减低频背景信息。

高通滤波器的类型

在 High Pass Filters 中，有不同类型，每种滤波器都有其独特特性，适用于特定任务。它们是 −

• Gradient-Based Filters
• Sobel Filter
• Prewitt Filter
• Roberts Cross Filter
• Charr Filter
• Central Difference Filter

让我们详细了解每种滤波器 −

空间域高通滤波器

在图像处理中，spatial domain high-pass filters 通过直接修改像素强度来强调高频分量，如边缘、细微细节和快速强度过渡。这些滤波器使用与特定 kernel 或操作的卷积来实现所需效果。

在 spatial domain high-pass filters 中，有不同类型的滤波器，如下所示 −

基于梯度的滤波器

Gradient-based filters 是边缘检测技术，通过计算图像中的梯度（即一阶导数）来强调强度变化。它们广泛用于图像处理中的特征提取、边缘检测和对象识别等任务。

图像在某一点的梯度是一个向量，表示强度变化的速率和方向，可以表示为幅度 (G) 和方向 (θ)。

• Magnitude(G)： 这表示强度变化的强度，即边缘强度。

• Direction(θ)： 这表示边缘的方向。

其中 G_x 和 G_y 分别是水平和垂直方向的梯度。

在 Gradient Filters 中，又有不同类型，可以列为如下 −

Sobel 滤波器

Sobel 滤波器 是一种基于梯度的边缘检测技术，用于图像处理中检测边缘并突出显示高空间频率区域。它计算图像强度在水平 G_x 和垂直 G_y 方向上的梯度，并将结果组合生成边缘图。

在 SciPy 中，我们可以使用 scipy.ndimage.sobel() 函数对给定图像应用 Sobel 滤波器。

语法

以下是使用 scipy.ndimage.sobel() 函数对图像应用 Sobel 滤波器的语法 −

scipy.ndimage.sobel(input, axis=-1, output=None, mode='reflect', cval=0.0)

以下是 scipy.ndimage.sobel() 函数的参数 −

• input (array_like): 应用 Sobel 滤波器的输入图像或数组，通常这是一个 2D 灰度图像。
• axis (int, optional): 计算导数的轴，当值为 1 时在水平方向（G_x）应用 Sobel 滤波器，当值为 0 时在垂直方向（G_y）应用 Sobel 滤波器。
• output (array or dtype, optional): 指定输出存储位置，如果为 None，则创建一个新数组并返回。
• mode (str, optional): 定义输入数组超出边界时的扩展方式。模式包括 reflect、constant、nearest、mirror 和 wrap。
• cval (scalar, optional): 当 mode='constant' 时使用的常数值。默认值为 0.0。

以下是使用 scipy.ndimage.sobel() 函数对给定图像的示例 −

from scipy.ndimage import sobel
from skimage import data
import matplotlib.pyplot as plt

# 加载示例灰度图像
image = data.camera()

# 应用 Sobel 滤波器
sobel_x = sobel(image, axis=0)  # 水平边缘
sobel_y = sobel(image, axis=1)  # 垂直边缘
sobel_combined = sobel_x + sobel_y

# 显示结果
plt.figure(figsize=(10, 5))
plt.subplot(1, 3, 1), plt.title("Original")
plt.imshow(image, cmap='gray')
plt.subplot(1, 3, 2), plt.title("Sobel X (Horizontal Edges)")
plt.imshow(sobel_x, cmap='gray')
plt.subplot(1, 3, 3), plt.title("Sobel Y (Vertical Edges)")
plt.imshow(sobel_y, cmap='gray')
plt.tight_layout()
plt.show()

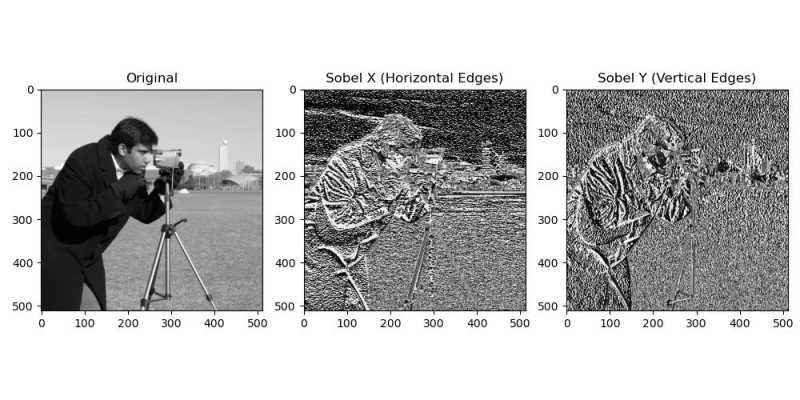

以下是应用 Sobel 滤波器后的图像输出 −

Prewitt Filter

Prewitt filter 是一种边缘检测算子，用于图像处理，通过计算像素强度的梯度来突出图像中的边缘。它类似于 Sobel filter，但其卷积掩码使用不同的系数。Prewitt filter 强调水平和垂直方向上强度变化的速率。

该滤波器通常涉及两个卷积核（掩码），用于计算水平和垂直方向的梯度。

In scipy 的 scipy.ndimage 模块中没有内置的 Prewitt filter 函数，就像 Sobel filter 一样，但可以通过直接应用 Prewitt kernels 使用 convolve() 函数轻松实现。

以下是用于应用 Prewitt filter 的函数 scipy.ndimage.convolve() 的语法 −

scipy.ndimage.convolve(
   input,
   weights,
   output=None,
   mode='reflect',
   cval=0.0,
   origin=0
)

以下是 scipy.ndimage.convolve() 函数的参数 −

• input (array_like): 应用卷积操作的输入图像或数组。通常这是一个 2D 灰度图像或多维数组。
• weights (array_like): 卷积过程中应用的滤波器或核。它应具有与输入相同的维度数，或可广播。
• output (array or dtype, optional): 该参数指定输出将存储的位置。如果为 None，则创建一个新数组并返回。
• mode (str, optional): 该参数定义输入数组超出边界时的扩展方式。可用模式包括 'reflect'、'constant'、'nearest'、'mirror' 和 'wrap'。默认值为 'reflect'。
• cval (scalar, optional): 当 mode='constant' 时用于填充的常数值。默认值为 0.0。
• origin (int or tuple of ints, optional): 该参数控制核相对于输入元素的位置。默认值为 0，表示将核置于中心。

以下示例使用 scipy.ndimage.convolve() 函数应用 Prewitt filter，基于强度梯度在图像中检测水平和垂直边缘 −

import numpy as np
from scipy.ndimage import convolve
from skimage import data
import matplotlib.pyplot as plt

# 加载示例灰度图像
image = data.camera()

# 定义用于检测垂直和水平边缘的 Prewitt kernels
prewitt_vertical = np.array([[-1, 0, 1],
                             [-1, 0, 1],
                             [-1, 0, 1]])

prewitt_horizontal = np.array([[-1, -1, -1],
                               [ 0,  0,  0],
                               [ 1,  1,  1]])

# 在垂直方向应用 Prewitt filter（检测水平边缘）
edges_vertical = convolve(image, prewitt_vertical)

# 在水平方向应用 Prewitt filter（检测垂直边缘）
edges_horizontal = convolve(image, prewitt_horizontal)

# 通过取梯度幅值组合结果
edges_magnitude = np.sqrt(edges_vertical**2 + edges_horizontal**2)

# 显示结果
plt.figure(figsize=(15, 5))

# 原始图像
plt.subplot(1, 3, 1)
plt.title("Original Image")
plt.imshow(image, cmap='gray')
plt.axis('off')

# 垂直边缘（水平梯度）
plt.subplot(1, 3, 2)
plt.title("Prewitt - Vertical Edges")
plt.imshow(edges_vertical, cmap='gray')
plt.axis('off')

# 边缘幅值
plt.subplot(1, 3, 3)
plt.title("Prewitt - Edge Magnitude")
plt.imshow(edges_magnitude, cmap='gray')
plt.axis('off')

plt.tight_layout()
plt.show()

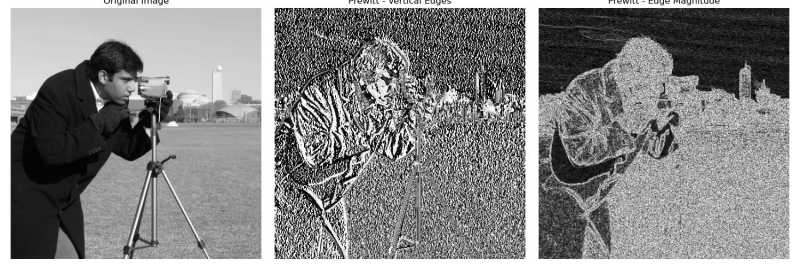

以下是用于应用 prewitt filter 的 convolve() 函数的输出 −

Roberts Cross 滤波器

Roberts Cross 滤波器 是一种用于图像处理的边缘检测算子，通过计算像素强度的对角梯度来突出图像中的边缘。它通过使用小的 2x2 卷积核来实现计算高效，但对噪声敏感。Roberts Cross 滤波器 强调沿对角线的强度变化，从而有效检测这些方向上的边缘。

该滤波器使用两个卷积核（掩码）来计算对角方向上的梯度。

在 scipy.ndimage 模块中没有内置的 Roberts Cross 滤波器 函数。然而，可以使用 convolve() 函数直接应用 Roberts Cross 核来实现。

以下示例使用 scipy.ndimage.convolve() 函数应用 Roberts Cross 滤波器 来检测图像中的边缘 −

import numpy as np
from scipy.ndimage import convolve
from skimage import data
import matplotlib.pyplot as plt

# 加载示例灰度图像
image = data.camera()

# 定义用于对角梯度的 Roberts Cross 核
roberts_cross_vertical = np.array([[1, 0],
                                    [0, -1]])

roberts_cross_horizontal = np.array([[0, 1],
                                      [-1, 0]])

# 应用 Roberts Cross 滤波器计算对角梯度
edges_vertical = convolve(image, roberts_cross_vertical)
edges_horizontal = convolve(image, roberts_cross_horizontal)

# 通过计算梯度的幅值来组合结果
edges_magnitude = np.sqrt(edges_vertical**2 + edges_horizontal**2)

# 显示结果
plt.figure(figsize=(15, 5))

# 原始图像
plt.subplot(1, 3, 1)
plt.title("Original Image")
plt.imshow(image, cmap='gray')
plt.axis('off')

# 垂直边缘（水平梯度）
plt.subplot(1, 3, 2)
plt.title("Roberts Cross - Vertical Edges")
plt.imshow(edges_vertical, cmap='gray')
plt.axis('off')

# 边缘幅值
plt.subplot(1, 3, 3)
plt.title("Roberts Cross - Edge Magnitude")
plt.imshow(edges_magnitude, cmap='gray')
plt.axis('off')

plt.tight_layout()
plt.show()

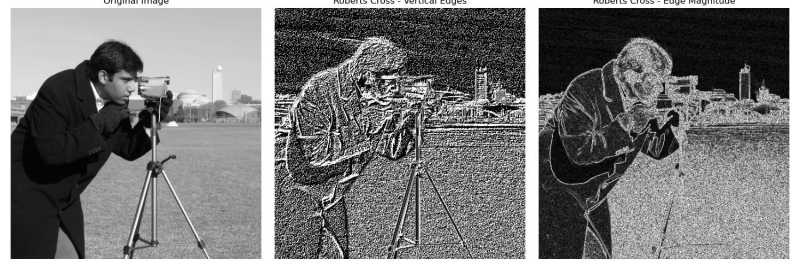

以下是 convolve() 函数的输出结果，该函数用于应用 Roberts Cross 滤波器 −

Scharr 滤波器

Scharr 滤波器 是一种用于图像处理的边缘检测算子，它是 Sobel 滤波器 的变体，设计目的是实现更好的旋转对称性和准确性。它计算像素强度在水平和垂直方向上的梯度，以突出图像中的边缘。Scharr 滤波器 特别适用于需要精确边缘检测的应用。

In SciPy 中没有直接应用 Scharr 滤波器的函数，但我们可以使用 scipy.ndimage.convolve() 函数来实现它。

以下示例使用 scipy.ndimage.convolve() 函数应用 Scharr 滤波器并检测图像中的边缘 −

import numpy as np
from scipy.ndimage import convolve
from skimage import data
import matplotlib.pyplot as plt
#加载示例灰度图像
image = data.camera()

#定义用于检测垂直和水平边缘的 Scharr 核
scharr_vertical = np.array([[-3, 0, 3],
[-10, 0, 10],
[-3, 0, 3]])

scharr_horizontal = np.array([[-3, -10, -3],
[0, 0, 0],
[3, 10, 3]])

#在垂直方向应用 Scharr 滤波器（检测水平边缘）
edges_vertical = convolve(image, scharr_vertical)

#在水平方向应用 Scharr 滤波器（检测垂直边缘）
edges_horizontal = convolve(image, scharr_horizontal)

#通过计算梯度幅值来组合结果
edges_magnitude = np.sqrt(edges_vertical + edges_horizontal)

#显示结果
plt.figure(figsize=(15, 5))

#原始图像
plt.subplot(1, 3, 1)
plt.title("Original Image")
plt.imshow(image, cmap='gray')
plt.axis('off')

#垂直边缘（水平梯度）
plt.subplot(1, 3, 2)
plt.title("Scharr - Vertical Edges")
plt.imshow(edges_vertical, cmap='gray')
plt.axis('off')

#边缘幅值
plt.subplot(1, 3, 3)
plt.title("Scharr - Edge Magnitude")
plt.imshow(edges_magnitude, cmap='gray')
plt.axis('off')

plt.tight_layout()
plt.show()

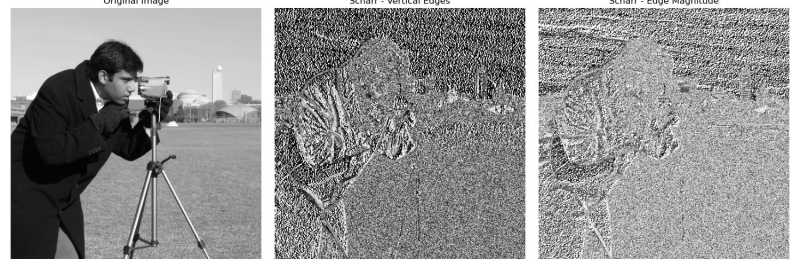

以下是使用 convolve() 函数应用 Scharr 滤波器 的输出 −

中心差分滤波器

中心差分滤波器 是一种用于图像处理的梯度算子，用于近似像素强度的导数。它对称地计算相邻像素之间的差值，有助于检测强度变化，因此适用于边缘检测任务。该滤波器简单，常用于只需基本梯度近似即可满足的应用场景。

该滤波器使用小型卷积核来计算水平和垂直方向的梯度。

在 scipy.ndimage 中，中心差分滤波器可以通过 convolve() 函数应用适当的中心差分核来实现。

以下示例使用 scipy.ndimage.convolve() 函数应用 中心差分滤波器 来检测图像中的边缘 −

import numpy as np
from scipy.ndimage import convolve
from skimage import data
import matplotlib.pyplot as plt

# 加载示例灰度图像
image = data.camera()

# 定义用于水平和垂直梯度的中心差分核
central_diff_horizontal = np.array([[-1, 0, 1]])
central_diff_vertical = np.array([[-1], [0], [1]])

# 在水平方向应用中心差分滤波器
edges_horizontal = convolve(image, central_diff_horizontal)

# 在垂直方向应用中心差分滤波器
edges_vertical = convolve(image, central_diff_vertical)

# 通过计算梯度幅值来组合结果
edges_magnitude = np.sqrt(edges_horizontal**2 + edges_vertical**2)

# 显示结果
plt.figure(figsize=(15, 5))

# 原始图像
plt.subplot(1, 3, 1)
plt.title("Original Image")
plt.imshow(image, cmap='gray')
plt.axis('off')

# 水平边缘
plt.subplot(1, 3, 2)
plt.title("Central Difference - Horizontal Edges")
plt.imshow(edges_horizontal, cmap='gray')
plt.axis('off')

# 边缘幅值
plt.subplot(1, 3, 3)
plt.title("Central Difference - Edge Magnitude")
plt.imshow(edges_magnitude, cmap='gray')
plt.axis('off')

plt.tight_layout()
plt.show()

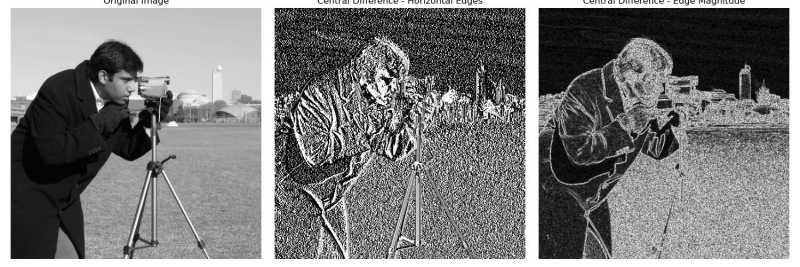

以下是 convolve() 函数的输出结果，该函数用于应用 中心差分滤波器 −
