Android - UI 测试

Android SDK 提供了以下工具来支持对您的应用程序进行自动化、功能性的 UI 测试。

• uiautomatorviewer
• uiautomator

uiautomatorviewer

一个 GUI 工具，用于扫描和分析 Android 应用程序的 UI 组件。

uiautomatorviewer 工具提供了一个便捷的可视化界面，用于检查布局层次结构并查看测试设备上显示的单个 UI 组件的属性。使用这些信息，您可以稍后使用针对特定 UI 组件的 selector 对象创建 uiautomator 测试。

要分析您想要测试的应用程序的 UI 组件，请在安装示例中给出的应用程序后执行以下步骤。

• 将您的 Android 设备连接到开发机器
• 打开终端窗口并导航到 <android-sdk>/tools/
• 使用此命令运行工具

uiautomatorviewer

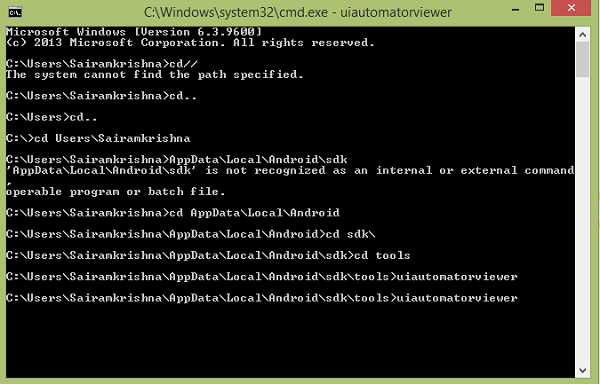

命令将按以下方式执行

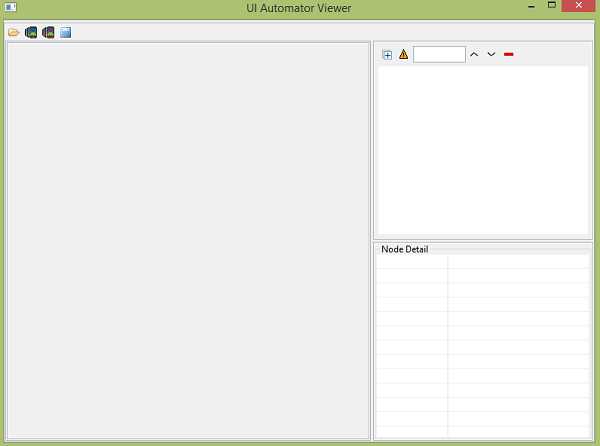

您将看到以下窗口出现。这是 UI Automator Viewer 的默认窗口。

• 点击右上角的设备图标。它将开始捕获设备上当前打开屏幕的 UI XML 快照。类似于这样。

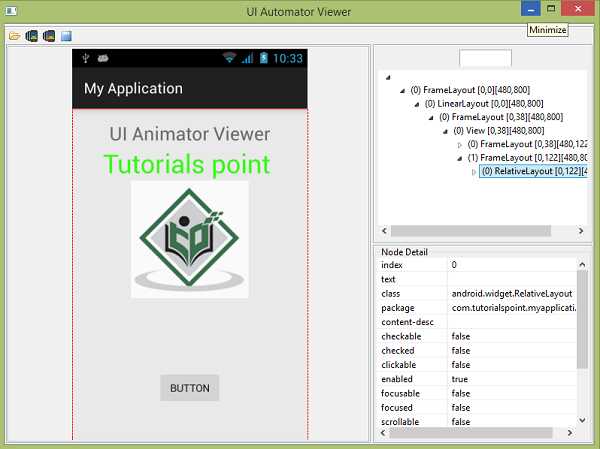

之后，您将在 uiautomatorviewer 窗口中看到设备屏幕的快照。

在该窗口的右侧，您将看到两个分区。上方分区解释了节点结构，即 UI 组件的排列和包含方式。点击每个节点会在下方分区显示详细信息。

例如，考虑下图。当您点击按钮时，您可以在上方分区看到 Button 被选中，并在下方分区显示其详细信息。由于此按钮是可点击的，因此其 clickable 属性设置为 true。

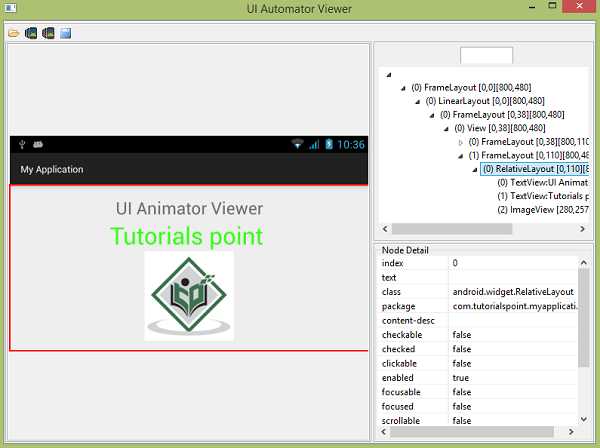

UI Automator Viewer 还帮助您以不同方向检查 UI。例如，只需将设备方向更改为横向，然后再次捕获屏幕截图。下图显示了这一点 −

uiautomator

现在您可以创建自己的测试用例并使用 uiautomatorviewer 运行它来检查它们。要创建自己的测试用例，请执行以下步骤 −

• 在 Project Explorer 中，右键单击您创建的新项目，然后选择 Properties > Java Build Path，并执行以下操作 −

• 点击 Add Library > JUnit，然后选择 JUnit3 以添加 JUnit 支持。

• 点击 Add External JARs... 并导航到 SDK 目录。在 platforms 目录下，选择最新的 SDK 版本并添加 uiautomator.jar 和 android.jar 文件。

• 将您的类扩展为 UiAutomatorTestCase

• 编写必要的测试用例。

• 编码测试后，按照以下步骤构建并将测试 JAR 部署到目标 Android 测试设备。

• 创建所需的构建配置文件以构建输出 JAR。要生成构建配置文件，请打开终端并运行以下命令：

<android-sdk>/tools/android create uitest-project -n <name> -t 1 -p <path>

• <name> 是包含您的 uiautomator 测试源文件的项目名称，<path> 是相应项目目录的路径。

• 从命令行设置 ANDROID_HOME 变量。

set ANDROID_HOME=<path_to_your_sdk>

• 转到包含 build.xml 文件的项目目录并构建您的测试 JAR。

ant build

• 使用 adb push 命令将生成的测试 JAR 文件部署到测试设备。

adb push <path_to_output_jar> /data/local/tmp/

• 使用以下命令运行您的测试 −

adb shell uiautomator runtest LaunchSettings.jar -c com.uia.example.my.LaunchSettings

示例

下面的示例演示了 UITesting 的使用。它创建一个基本的应用程序，可用于 uiautomatorviewer。

要实验这个示例，您需要在实际设备上运行它，然后按照开头解释的 uiautomatorviewer 步骤操作。

以下是 MainActivity.java 的内容。

package com..myapplication;

import android.content.Intent;
import android.support.v7.app.ActionBarActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;

public class MainActivity extends ActionBarActivity {
   Button b1;

   @Override
   protected void onCreate(Bundle savedInstanceState) {
      super.onCreate(savedInstanceState);
      setContentView(R.layout.activity_main);

      b1=(Button)findViewById(R.id.button);
      b1.setOnClickListener(new View.OnClickListener() {
         @Override
         public void onClick(View v) {
            Intent in =new Intent(MainActivity.this,second.class);
            startActivity(in);
         }
      });
   }
}

以下是 second.java 的内容。

package com..myapplication;

import android.app.Activity;
import android.os.Bundle;
import android.view.View;
import android.widget.Button;
import android.widget.Toast;

public class second extends Activity {
   @Override
   protected void onCreate(Bundle savedInstanceState) {
      super.onCreate(savedInstanceState);
      setContentView(R.layout.view);
      Button b1=(Button)findViewById(R.id.button2);

      b1.setOnClickListener(new View.OnClickListener() {
         @Override
         public void onClick(View v) {
            Toast.makeText(second.this,"Thanks",Toast.LENGTH_LONG).show();
         }
      });
   }
}

以下是 activity_main.xml 的内容

在以下代码中，abc 表示 example.com 的徽标

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
   xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent"
   android:layout_height="match_parent" android:paddingLeft="@dimen/activity_horizontal_margin"
   android:paddingRight="@dimen/activity_horizontal_margin"
   android:paddingTop="@dimen/activity_vertical_margin"
   android:paddingBottom="@dimen/activity_vertical_margin" tools:context=".MainActivity">

   <TextView
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="UI Animator Viewer"
      android:id="@+id/textView"
      android:textSize="25sp"
      android:layout_centerHorizontal="true" />

   <TextView
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text=""
      android:id="@+id/textView2"
      android:layout_below="@+id/textView"
      android:layout_alignRight="@+id/textView"
      android:layout_alignEnd="@+id/textView"
      android:textColor="#ff36ff15"
      android:textIsSelectable="false"
      android:textSize="35dp" />

   <ImageView
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:id="@+id/imageView"
      android:src="@drawable/abc"
      android:layout_below="@+id/textView2"
      android:layout_centerHorizontal="true" />

   <Button
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text="Button"
      android:id="@+id/button"
      android:layout_marginTop="98dp"
      android:layout_below="@+id/imageView"
      android:layout_centerHorizontal="true" />

</RelativeLayout>

以下是 view.xml 的内容。

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
   android:orientation="vertical" android:layout_width="match_parent"
   android:layout_height="match_parent">

   <Button
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      android:text=" Button"
      android:id="@+id/button2"
      android:layout_gravity="center_horizontal"
      android:layout_centerVertical="true"
      android:layout_centerHorizontal="true" />
</RelativeLayout>

以下是 Strings.xml 的内容。

<resources>
   <string name="app_name">My Application</string>
</resources>

以下是 AndroidManifest.xml 的内容。

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="http://schemas.android.com/apk/res/android"
   package="com..myapplication" >

   <application
      android:allowBackup="true"
      android:icon="@mipmap/ic_launcher"
      android:label="@string/app_name"
      android:theme="@style/AppTheme" >

      <activity
         android:name=".MainActivity"
         android:label="@string/app_name" >

         <intent-filter>
            <action android:name="android.intent.action.MAIN" />
            <category android:name="android.intent.category.LAUNCHER" />
         </intent-filter>

      </activity>

      <activity android:name=".second"></activity>

   </application>
</manifest>

让我们尝试运行您的 UI Testing 应用程序。我假设您已将实际的 Android 移动设备连接到计算机。要从 Android Studio 运行应用程序，请打开项目的一个 activity 文件，然后点击工具栏中的 Run 图标。在启动应用程序之前，Android Studio 将显示以下窗口，让您选择要在哪里运行 Android 应用程序。

选择您的移动设备作为选项，然后检查您的移动设备，它将显示应用程序屏幕。现在，只需按照顶部 ui automator viewer 部分中提到的步骤，对此应用程序执行 UI 测试。
